ESBE CRA200 ACTIONNEUR DE SERVOMOTEUR.
Contrôleur
CRA200
Régulateur de température constante
Logiciel Intelligent ESBE Smart Software & Système Auto-Adaptatif
Faible niveau de bruit
Régulation fiable et précise
Peut évoluer en régulateur en fonction de la température extérieure
Peut évoluer en régulateur de température ambiante
Peut évoluer en régulateur de température combiné (températures ambiante et extérieure)
Peut évoluer en commande de pompe (ON/OFF)
avec commande de pompe PWM
Commande à distance possible via une sonde
Contrôleur
CRA200
Régulateur de température constante
Logiciel Intelligent ESBE Smart Software & Système Auto-Adaptatif
Faible niveau de bruit
Régulation fiable et précise
Peut évoluer en régulateur en fonction de la température extérieure
Peut évoluer en régulateur de température ambiante
Peut évoluer en régulateur de température combiné (températures ambiante et extérieure)
Peut évoluer en commande de pompe (ON/OFF)
avec commande de pompe PWM
Commande à distance possible via une sonde d’ambiance (accessoire)

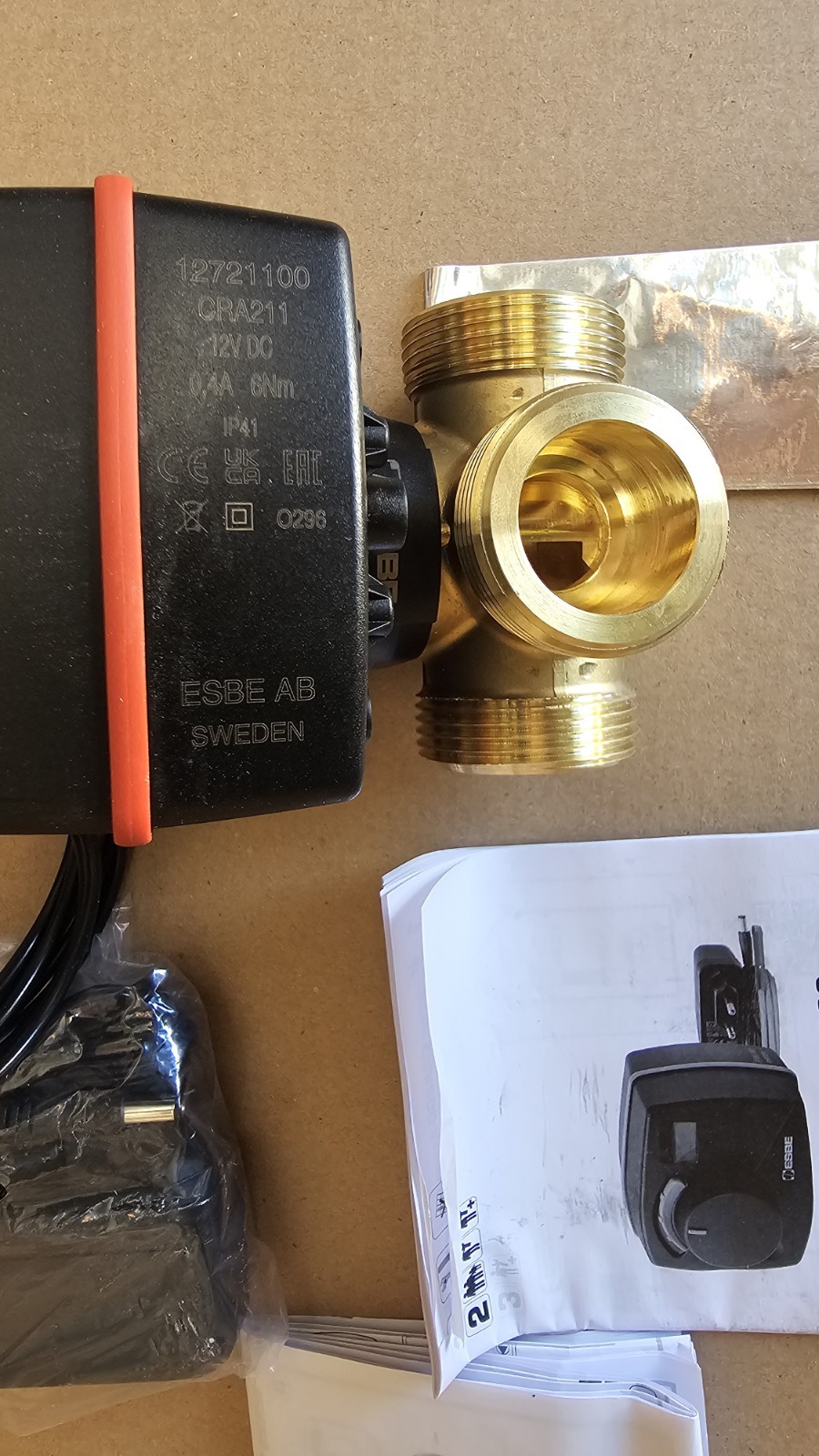

Le CRA200 est un régulateur de température constante, avec moteur intégré, conçu pour les vannes rotatives ESBE de la série VRG.
Les régulateurs de la série CRA200 embarquent le logiciel intelligent d’ESBE (ESBE Smart Software) ainsi que le Système Auto-Adaptatif, qui augmentent non seulement les performances du dispositif, mais permettent également au régulateur d’évoluer en un principe de fonctionnement par contrôle de température à l’extérieur, par compensation de la météo ou de la température combinée. Lorsqu’une commande à distance est requise, une sonde d’ambiance peut être connectée pour les réglages.
Le contrôleur CRA200 est disponible en version avec commande de pompe PWM.
Gamme de produits
CRA200
CRx200 front_A-01.png
CRx200 side_fr_A-01.png
Dimensions d'installation pour les contrôleurs de la série CRx200
Art. nº. Référence Tension [V CA] Plage de température [°C] Couple [Nm] Poids [kg] Remplace Note
12721100 CRA211 230 5 ‒ 95 6 0,5 12720100
12721500 CRA215 230 5 ‒ 95 6 0,5 12720500 Transformateur avec bouchon UK
12721700 CRA217 230 5 ‒ 95 6 0,5 avec commande de pompe PWM
Assistance au montage
Installation du régulateur ESBE – CRA200
Commande manuelle et automatique, CRA200
Changer le sens d’ouverture – Régulateurs ESBE (CRx200)
Changer la température de consigne – Régulateurs ESBE (CRx200)
Changer la température maximale/minimale départ chaudière – Régulateurs ESBE (CRx200)
Utiliser votre sonde d'ambiance comme une télécommande - Régulateur ESBE CRA200
Activation externe de T2 – Régulateurs ESBE (CRx200)
Installer le module radio pour la communication sans fil – Régulateur ESBE CRA200
Mettre à niveau votre régulateur ESBE – CRA200 vers CRB200
Mettre à niveau votre régulateur ESBE – CRA200 vers CRC200
Mettre à niveau votre régulateur ESBE – CRA200 vers CRD200
Commande de pompe - Servomoteur ESBE (CRA217)
Exemples de montage
Exemples de montage
CRA217 avec commande de pompe par signal PWM et sonde d’ambiance CRB912 servant de télécommande
Cette application montre comment assurer une température constante au niveau du circuit de chauffage. Le régulateur CRA200 régule et maintient la température de consigne de départ chaudière. Le réglage de la température de départ chaudière peut être effectué via la sonde d’ambiance CRB912 (fonction commande à distance). La pompe du circuit de chauffage sera contrôlée par la fonction de la commande de pompe PWM.
CRA200 avec accessoire supplémentaire, sonde d'ambiance CRB912 utilisable en tant que commande à distance et commande de pompe CRA913 en fonction de la position de la vanne
Cette application montre comment assurer une température constante au niveau du circuit de chauffage. Le régulateur CRA200 régule et maintient la température de consigne de départ chaudière. Le réglage de la température de départ chaudière peut être effectué via la sonde d’ambiance CRB912 (fonction commande à distance). La pompe du circuit de chauffage sera arrêtée via la commande de pompe CRA913 une fois la vanne en position fermée - aucun apport de chaleur exigé.
Documents
Nom Télécharger
Instructions pour l'installation CRA200 - Assemblage Télécharger
Instructions pour l'installation CRA200 - Paramètres Télécharger
Caractéristiques techniques
Caractéristiques techniques
Sondes : Sonde de température type NTC
Indice de protection : IP41
Classe de protection : II
Alimentation électrique : 230 ± 10% V CA, 50 Hz
Consommation électrique : 10 VA
Couple : 6 Nm
Classe des contrôles de température ErP : N/A
Contribution de l’efficacité énergétique : N/A
Temps de course le plus rapide : 30 s
Signal de commande de pompe PWM État de résistance de sortie activée : 530 Ω
État de résistance de sortie désactivée : 10 kΩ
Résistance de charge recommandée : ≥ 1,5 kΩ
Plage de tension désactivée : 0,0 – 1,0 V CC
Plage de tension activée déchargée : 8,5 – 12,7 V CC
Plage de tension activée @ charge 1,5 kΩ : 5,6 – 12,7 V CC

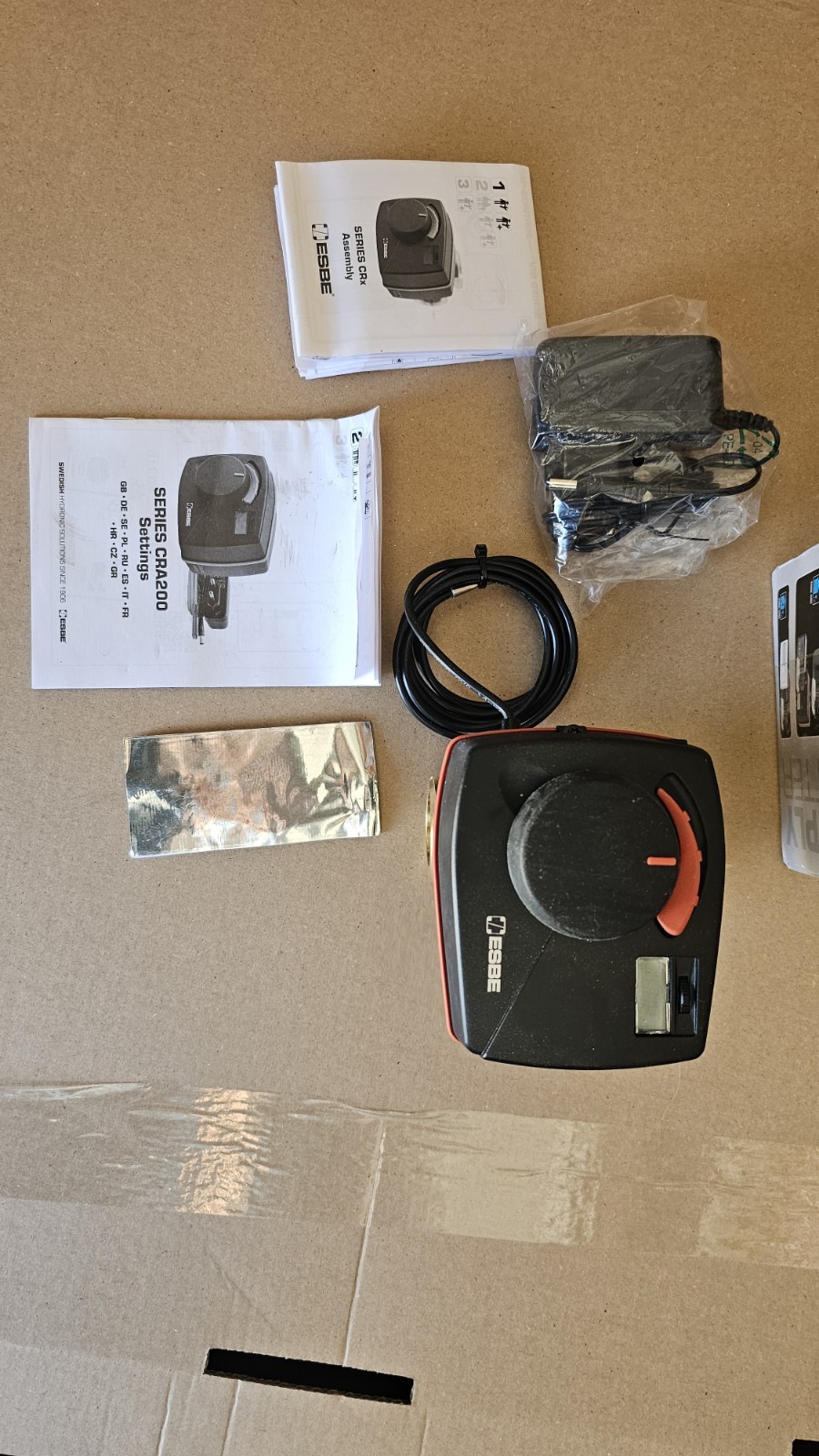

Pièces fournies : • Régulateur avec moteur intégré
• Sonde de température départ chaudière
• Adaptateur UE 230 V
Plage de températures, Sonde de température départ chaudière : de +5 à +95 °C
Température ambiante, maxi : +55 °C
Température ambiante, mini : -5 °C
